Lorsqu’un plafonnier, un allume-cigare ou un autoradio cesse de fonctionner, le premier réflexe est souvent de craindre une panne coûteuse. Pourtant, le coupable est fréquemment une simple pièce de plastique colorée : le fusible. Cet organe de sécurité protège les composants électroniques de votre véhicule contre les surintensités en se sacrifiant pour rompre le circuit.
Si l’inspection visuelle permet parfois de repérer un filament rompu, elle reste peu fiable pour les micro-fissures ou les fusibles opaques. L’utilisation d’un multimètre est la seule méthode garantissant un diagnostic certain. Ce guide détaille la manipulation de cet outil pour identifier un fusible défaillant en quelques minutes, sans compétence particulière en électricité.
Préparer le test : réglages et accès aux boîtiers
Avant toute intervention, coupez le contact du véhicule. Travailler sur un circuit sous tension peut fausser les mesures ou provoquer des arcs électriques. Une fois le moteur éteint, localisez la boîte à fusibles. La plupart des voitures modernes en possèdent deux : une dans l’habitacle, souvent sous le tableau de bord, et une seconde sous le capot, à proximité de la batterie.
Le réglage du multimètre : continuité ou résistance
Deux modes de mesure permettent de tester un fusible. Le plus rapide est le mode continuité, symbolisé par une icône d’onde sonore. Dans ce mode, le multimètre émet un signal sonore si le courant passe librement entre les deux pointes de touche. C’est l’option idéale pour une vérification rapide.
Si votre appareil ne dispose pas de cette fonction, utilisez le mode ohmmètre (symbole Ω). Réglez le curseur sur le calibre le plus bas, généralement 200 ohms. Un fusible en bon état affiche une valeur proche de zéro, entre 0.1 et 0.5 Ω, ce qui indique une résistance quasi nulle. Si l’écran affiche « 1 », « OL » ou une valeur infinie, le circuit interne est rompu.
Identifier le bon fusible via le manuel
Ne retirez pas les fusibles au hasard. Consultez le manuel d’entretien ou le diagramme imprimé au dos du couvercle de la boîte. Chaque emplacement est numéroté et correspond à une fonction précise, comme les essuie-glaces ou les feux de croisement. Cibler l’élément défectueux évite de débrancher par erreur des systèmes sensibles comme l’ABS ou l’airbag.

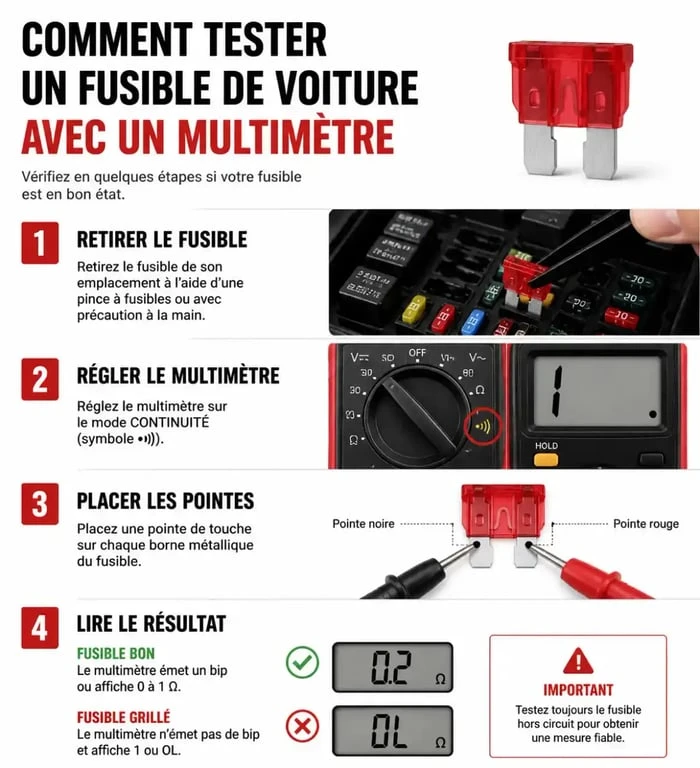

La procédure pas à pas pour tester vos fusibles
Il existe deux méthodes pour tester un fusible : le test direct sur le boîtier ou après extraction. La première est plus rapide, tandis que la seconde est recommandée en cas de doute sur la qualité du contact électrique.
Pour la vérification sur place, les fusibles de type « lame » possèdent deux points métalliques exposés sur leur sommet. Posez les pointes de touche du multimètre sur ces points sans retirer le fusible. Si le multimètre émet un signal sonore, le courant circule.
Pour l’extraction, utilisez la pince en plastique généralement fournie dans le couvercle de la boîte. Évitez les pinces métalliques de bricolage qui risquent d’écraser le plastique ou de créer un court-circuit en touchant une borne voisine. Une fois le fusible extrait, placez une pointe de touche sur chaque patte métallique. Si vous n’obtenez aucun signal ou si la résistance est infinie, le fusible est hors d’usage.
Un point de vigilance concerne l’état des bornes. Parfois, le fusible est intact, mais une légère oxydation empêche le passage du courant. Ce signe de vieillissement se manifeste par une valeur de résistance instable. Un simple nettoyage des contacts avec un spray adapté peut alors restaurer la fonctionnalité sans changer la pièce.
Comprendre pourquoi un fusible a grillé
Remplacer un fusible est une solution, mais comprendre la cause de la rupture est nécessaire. Un fusible qui grille est souvent le symptôme d’une anomalie dans le circuit électrique.
| Cause possible | Explication technique | Action recommandée |
|---|---|---|
| Surcharge ponctuelle | Utilisation simultanée d’accessoires trop gourmands. | Débrancher les appareils non essentiels. |
| Court-circuit | Un fil dénudé touche la carrosserie ou un autre fil. | Inspecter le faisceau électrique. |
| Blocage mécanique | Un moteur force et consomme trop de courant. | Vérifier les mécanismes (essuie-glaces, vitres). |
| Infiltration d’eau | L’humidité crée un pont électrique anormal. | Sécher et isoler les connecteurs. |
Si vous remplacez le fusible et qu’il grille à nouveau, ne tentez pas d’en installer un plus puissant. C’est une erreur grave qui peut provoquer la fonte des câbles ou un incendie. L’intensité, exprimée en Ampères, est calculée pour être le maillon faible du circuit. Renforcer ce maillon expose le reste de l’installation à des dégâts irréparables.
Choisir et installer le nouveau fusible sans erreur
Le remplacement nécessite de respecter scrupuleusement les caractéristiques de la pièce d’origine. Les fusibles suivent un code couleur universel, mais vérifiez toujours le chiffre gravé sur le dessus du fusible, comme 5, 10, 15, 20 ou 30 ampères.
Vérifier l’ampérage et le format
Il existe plusieurs formats physiques adaptés aux besoins de votre véhicule. Les modèles Mini et Micro sont courants dans les voitures récentes pour optimiser l’espace. Le format Standard (ATO/ATC) équipe la majorité des véhicules depuis les années 80. Enfin, les fusibles Maxi, de grande taille, sont situés sous le capot pour les circuits de forte puissance comme l’alternateur ou la direction assistée.
Les fusibles thermiques et cas particuliers
Certains systèmes, comme le pulseur d’air ou les sièges chauffants, utilisent parfois des fusibles thermiques. Contrairement aux modèles à lame, ils réagissent à la chaleur ambiante en plus de l’intensité. Si le moteur de ventilation force, il chauffe et le fusible se coupe. Le test au multimètre reste identique, mais le remplacement peut exiger le changement d’un bloc résistance complet ou une soudure spécifique.
Tester un fusible avec un multimètre est une opération simple qui évite des passages inutiles au garage. Gardez toujours une boîte de rechange de différents ampérages dans votre véhicule. C’est un investissement minime qui peut vous sortir d’une situation inconfortable, notamment lors d’un trajet nocturne où un simple fusible de phare viendrait à lâcher.
